При проектировании современных устройств в том числе радиолокационных систем и блоков космических аппаратов растут требования к стабильности опорных генераторов и синтезаторов частоты.
При проектировании современных устройств в том числе радиолокационных систем и блоков космических аппаратов растут требования к стабильности опорных генераторов и синтезаторов частоты. Для организации непрерывного производства требуются решения, обеспечивающие высокую скорость измерения фазовых шумов в режиме реального времени. Новый прибор R&S FSPN разработан исключительно как анализатор фазовых шумов и тестер ГУН, и обеспечивает непревзойденное сочетание производительности, стоимости и простоты использования, являясь оптимальным решением для предприятия любого масштаба.

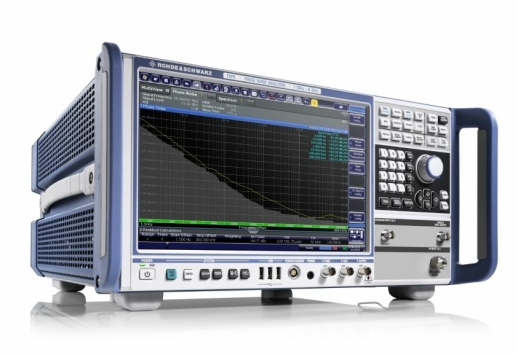

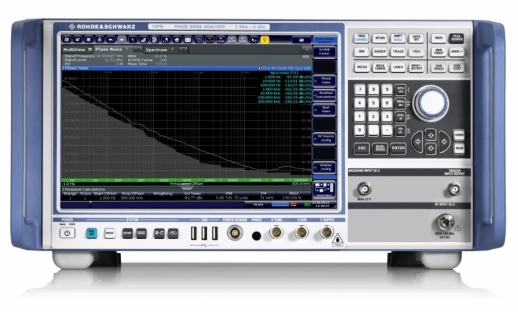

Компанией Rohde & Schwarz разработан новый анализатор фазовых шумов и тестер ГУН R&S FSPN предназначенный для измерения таких источников сигналов, как синтезаторы частот, генераторы, управляемые напряжением (ГУН), термостатированные генераторы, генераторы с диэлектрическими резонаторами. Обеспечивая высокую чувствительность и скорость измерения, R&S FSPN идеально подходит для решения сложных задач по измерению фазового шума и анализу параметров ГУН при разработке и производстве.
R&S FSPN выпускается компанией Rohde & Schwarz в двух модификациях: первая охватывает диапазон частот от 1 МГц до 8 ГГц, а вторая от 1 МГц до 26,5 ГГц и применяется для задач радиолокации и спутниковой связи в C, X, Ku, и полном K-диапазоне. Отвечая высоким техническим требованиям в данных областях, R&S FSPN расширяет портфолио анализаторов фазовых шумов Rohde & Schwarz, которое уже содержит лидирующий на рынке сверхвысокопроизводительный анализатор фазового шума, спектра и сигналов R&S FSWP.
R&S FSPN использует проверенные временем аппаратные решения и функции, применяемые в анализаторе высшего класса R&S FSWP, такие как малошумящие встроенные источники сигналов в сочетании с операцией взаимной корреляции в реальном времени для повышения чувствительности измерений. При этом для оптимизации стоимости решения, прибор уже в базовой конфигурации имеет набор всех необходимых аппаратных модулей и программных дополнений для проведения полноценных измерений фазового и амплитудного шума.
Увеличение чувствительности с помощью кросс-корреляционной обработки можно наблюдать в режиме реального времени на результирующей трассе, что позволяет пользователю находить компромисс между скоростью измерения и чувствительностью в соответствии с параметрами тестируемого устройства.
Инженеру на производственном участке достаточно установить небольшое количество взаимных корреляций для измерения высококачественных генераторов, синтезаторов или ГУН, при этом обеспечивается высокая скорость измерений и стабильный выход готовых изделий.
Разработчик с помощью увеличения количества взаимных корреляций использует максимальные возможности прибора, при которых обеспечивается измерение характеристик наиболее качественных испытуемых устройств, топовых коммерчески доступных синтезаторов частот и генераторов. Одновременное измерение несущей частоты и времени установления фазы проводится с полосой анализа в реальном времени до 8 ГГц. Для исследования долгосрочной стабильности частоты источников сигналов анализатор R&S FSPN рассчитывает дисперсию Аллана.
R&S FSPN оснащен тремя сверхмалошумящими источниками постоянного тока для питания и управления ГУН-генераторами. Встроенный режим измерения характеристик ГУН позволяет получить такие характеристики, как частота, ВЧ-мощность, чувствительность, зависимость мощности от частоты.
Для более глубокого изучения испытуемого ГУН доступен режим "зависимость точечного шума от настройки", где внутренние источники тока со сверхнизким уровнем шума формируют развёртку управляющего напряжения (тока), при этом производя быстрые и точные измерения фазового шума. Гармоники ГУН могут быть измерены в зависимости от управляющего напряжения без дополнительного анализатора спектра.
R&S FSPN разработан исключительно как анализатор фазовых шумов и тестер ГУН, не требует дополнительных опций или сложного конфигурирования, а все режимы измерений и усовершенствования уже входят в стандартную комплектацию. Пользователям остается только выбрать частотный диапазон для заказа – FSPN8 (от 1 МГц до 8 ГГц) или FSPN26 (от 1 МГц до 26,5 ГГц).
Новый анализатор фазового шума и тестер ГУН R&S FSPN уже доступен для заказа. Для получения более подробной информации о приборе R&S FSPN обращайтесь в ближайшее к Вам представительство компании Rohde & Schwarz. Мы всегда будем рады Вам помочь!
