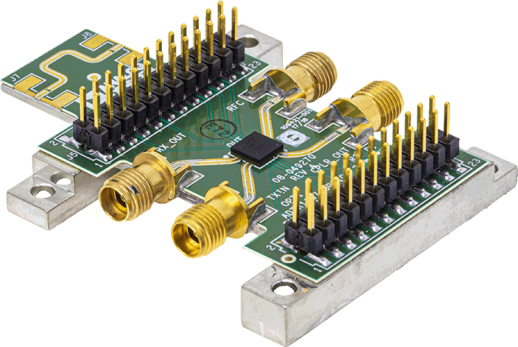

Компания выпустила на рынок Аналоговый Интерфейсный Модуль (АИМ) ADTR1107 включающий в себя усилитель средней мощности передающего тракта, малошумящий усилитель (МШУ) принимающего и отражающий однополюсный двухпозиционный ключ (SPDT). Данный SPDT ключ имеет встроенный драйвер управления на обеспечивающий простое внутреннее логическое переключение и CMOS/ LVTTL совместимый интерфейс управления. МШУ приемного тракта обладает функцией как автоматической регулировки смещения, так и функцией настройки смещения через выход VGG_LNA.

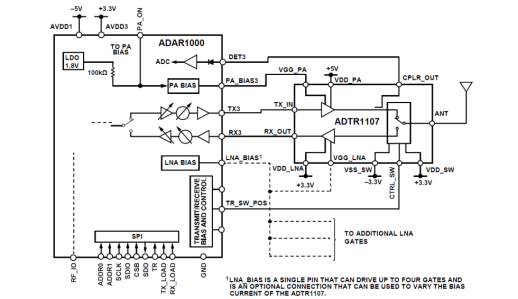

ADTR1107 может быть подключен к четырехканальному формирователю луча ADAR1000 X и Ku диапазонов. ADAR1000 обеспечивает несколько напряжений смещения и сигналов управления, что освобождает ADTR1107 от необходимости подключения каких-либо дополнительных сигналов управления.
Основные технические характеристики:
• Согласование по входу и выходу: 50 Ω
• Рабочий диапазон: от 6 до 18Ггц
• Psat усилителя передающего тракта: 24 dBm тип.
• Усиление в передающем режиме: 22 dB тип.
• Усиление в режиме приёма: 18 dB тип.
• Корпус LGA-24
• Раб. температурный диапазон: от -40°C до +85°C
ADTR1107 может быть подключен к четырехканальному формирователю луча ADAR1000 X и Ku диапазонов. ADAR1000 обеспечивает несколько напряжений смещения и сигналов управления, что освобождает ADTR1107 от необходимости подключения каких-либо дополнительных сигналов управления.
Основные технические характеристики:
• Согласование по входу и выходу: 50 Ω
• Рабочий диапазон: от 6 до 18Ггц
• Psat усилителя передающего тракта: 24 dBm тип.
• Усиление в передающем режиме: 22 dB тип.
• Усиление в режиме приёма: 18 dB тип.
• Корпус LGA-24
• Раб. температурный диапазон: от -40°C до +85°C
