Waygate Technologies, подразделение Baker Hughes (ранее GE Inspection), представляет новый высокопроизводительный томограф для неразрушающего контроля и метрологии phoenix speed | scan HD.
Типичные области применения phoenix speed | scan HD: массовое производство аккумуляторов, разъемов, сложных сборок и литьевых форм. Линейка томографов phoenix production line специально разработана для 100 % высокоскоростного КТ-контроля. Все контролируемые объекты могут быть идентифицированы по индивидуальному серийному номеру с использованием QR-кодов. Размер образца до Ø 150 x 200 мм, разрешение 25-50 мкм и время цикла <60 секунд делают его идеальным решением для потокового контроля.
Уникальная запатентованная технология (детектор / рентгеновская трубка / манипулятор / программное обеспечение на основе искусственного интеллекта) позволяет сократить время сканирования до нескольких секунд в зависимости от задачи. Собственное программное обеспечение поддерживает автоматическую оценку данных КТ.
Скорость работы phoenix speed | scan HD сводит к минимуму взаимодействие с пользователем по сравнению с обычными КТ, предлагая сокращение времени оператора на 90–98 % за счет роботизации и автоматизации рабочего процесса, сокращение времени анализа экспертами на 90–98 % благодаря автоматическому распознаванию дефектов и увеличению скорости контроля в 5-10 раз по сравнению с проверкой деталей на обычном КТ.
Защитная рентгеновская камера phoenix speed | scan HD предназначена для круглосуточной работы в промышленных условиях.
• Запатентованные рентгеновские защитные шлюзы для использования непрерывного рентгеновского излучения позволяют достичь кратчайшего времени цикла.

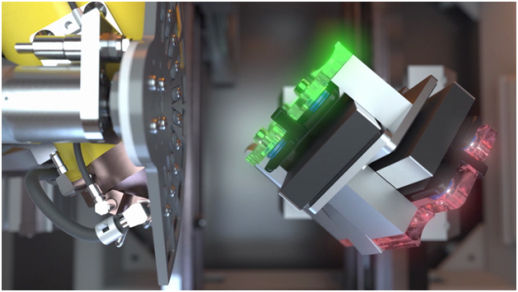

• Скорость контроля максимизируется благодаря автоматизированной обработке образцов и интегрированной автоматической замене фильтров для обеспечения гибкости номенклатуры деталей.
• Усовершенствованная технология микрофокусной трубки для проверки большого количества деталей (30–60 штук в час) с высоким разрешением (до 20 мкм).
• Применение параллельной реконструкции наборов данных и оценки с автоматическим распознаванием дефектов (ADR) для автоматической отбраковки.
Запатентованная микрофокусная рентгеновская трубка 240 кВ / 100 Вт предлагает улучшенную конструкцию для повышения надежности на производственной площадке, обеспечивая высокое разрешение, большой диапазон радиационных толщин и короткое время цикла. Плоскопанельный детектор dynamic 41 с размером пикселя 100 мкм был разработан и оптимизирован для обеспечения долгосрочной стабильности и надежности при промышленном применении. Конструкция матрицы последнего поколения предоставляет до 10 раз более высокую эффективность и чувствительность по сравнению с «современными» рентгеновскими детекторами, короткое время цикла и высокий SNR (отношение сигнал / шум).
Остек-СМТ является мастер-дистрибьютором систем неразрушающего контроля Waygate Technologies, подразделения Baker Hughes, в России.
«Благодаря высокой скорости контроля phoenix speed | scan HD позволит исследовать все производимые детали и образцы там, где раньше проводились выборочные проверки. Ключевыми областями применения станут: контроль крупной серии пластиковых, алюминиевых и небольших стальных деталей; потоковое исследование кернов; контроль сборки электроники. Применение этой установки позволит производственному предприятию резко сократить выход на рынок ненадежной продукции, а исследовательским центрам собрать необходимый объем статистических данных», — отмечает Павел Алейников, главный специалист направления компьютерной томографии Остек-СМТ.
Уникальная запатентованная технология (детектор / рентгеновская трубка / манипулятор / программное обеспечение на основе искусственного интеллекта) позволяет сократить время сканирования до нескольких секунд в зависимости от задачи. Собственное программное обеспечение поддерживает автоматическую оценку данных КТ.
Скорость работы phoenix speed | scan HD сводит к минимуму взаимодействие с пользователем по сравнению с обычными КТ, предлагая сокращение времени оператора на 90–98 % за счет роботизации и автоматизации рабочего процесса, сокращение времени анализа экспертами на 90–98 % благодаря автоматическому распознаванию дефектов и увеличению скорости контроля в 5-10 раз по сравнению с проверкой деталей на обычном КТ.
Защитная рентгеновская камера phoenix speed | scan HD предназначена для круглосуточной работы в промышленных условиях.
• Запатентованные рентгеновские защитные шлюзы для использования непрерывного рентгеновского излучения позволяют достичь кратчайшего времени цикла.
• Скорость контроля максимизируется благодаря автоматизированной обработке образцов и интегрированной автоматической замене фильтров для обеспечения гибкости номенклатуры деталей.
• Усовершенствованная технология микрофокусной трубки для проверки большого количества деталей (30–60 штук в час) с высоким разрешением (до 20 мкм).
• Применение параллельной реконструкции наборов данных и оценки с автоматическим распознаванием дефектов (ADR) для автоматической отбраковки.
Запатентованная микрофокусная рентгеновская трубка 240 кВ / 100 Вт предлагает улучшенную конструкцию для повышения надежности на производственной площадке, обеспечивая высокое разрешение, большой диапазон радиационных толщин и короткое время цикла. Плоскопанельный детектор dynamic 41 с размером пикселя 100 мкм был разработан и оптимизирован для обеспечения долгосрочной стабильности и надежности при промышленном применении. Конструкция матрицы последнего поколения предоставляет до 10 раз более высокую эффективность и чувствительность по сравнению с «современными» рентгеновскими детекторами, короткое время цикла и высокий SNR (отношение сигнал / шум).
Остек-СМТ является мастер-дистрибьютором систем неразрушающего контроля Waygate Technologies, подразделения Baker Hughes, в России.
«Благодаря высокой скорости контроля phoenix speed | scan HD позволит исследовать все производимые детали и образцы там, где раньше проводились выборочные проверки. Ключевыми областями применения станут: контроль крупной серии пластиковых, алюминиевых и небольших стальных деталей; потоковое исследование кернов; контроль сборки электроники. Применение этой установки позволит производственному предприятию резко сократить выход на рынок ненадежной продукции, а исследовательским центрам собрать необходимый объем статистических данных», — отмечает Павел Алейников, главный специалист направления компьютерной томографии Остек-СМТ.
