Источники питания от Mornsun востребованы на мировом рынке благодаря передовым схемотехническим решениям, высоким характеристикам, отлаженному производственному процессу, конкурентным ценам. Представленное недавно новое поколение устройств – серия R4, созданное на основе новейшей технологии чиплетных систем-в-корпусе (Chiplet SiP), отличается компактными размерами и позволяет снизить общие затраты на построение системы питания.

Технология Chiplet SiP позволяет достичь более высоких характеристик по сравнению с устройствами, созданными на основе концепции «индуктивности, встроенной в печатную плату» (embedded magnetic process in PCB), и значительно уменьшить габариты конечного устройства. Источники питания серии R4 монтируются на печатную плату пайкой оплавлением без применения дополнительных процессов пайки волной припоя, что упрощает производственный процесс, снижает дефектность, повышает качество сборки, сокращает производственные затраты и время выполнения заказа.

К новому поколению устройств от Mornsun относятся DC/DC-преобразователи с фиксированным входным напряжением семейства BxxxxMT-1WR4 и импульсные стабилизаторы серии K78xxMT-500R4.

Габаритные размеры DC/DC-преобразователей с фиксированным входным напряжением BxxxxMT-1WR4 уменьшились на 80%, а посадочное место – более чем на 50% по сравнению с предыдущем поколением. В этих устройствах сочетается компактный корпус для поверхностного монтажа, высокие характеристики и надежность.

Особенности DC/DC-преобразователей семейства BxxxxMT-1WR4:

• габариты уменьшены на 80%, посадочное место – на 50%;

• микро-корпус для поверхностного монтажа;

• соответствуют стандарту AEC-Q100 для автомобильной электроники;

• рабочий диапазон температур: –40…125°C;

• стойкость к электростатическим разрядам: на уровне 8 кВ (контакт);

• защита от короткого замыкания в непрерывном режиме;

• емкостная нагрузка: 2400 мкФ;

• емкость изоляции: 8 пФ;

• напряжение изоляции вход-выход: 3000 В DC.

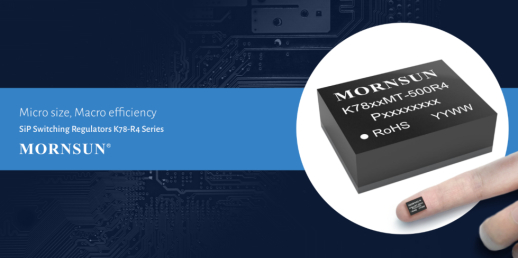

Импульсные стабилизаторы серии K78xxMT-500R4 – высокоинтегрированные устройства, которые позволяет сократить количество компонентов в системе. В таблице приведено сравнение K78xxMT-500R4 с типовым конкурирующим устройством и решением на основе дискретных компонентов.

По сравнению с предыдущем поколением габариты импульсного стабилизатора K78xxMT-500R4 сократились почти на 86%, а посадочное место на печатной плате – на 63%.

Новые импульсные стабилизаторы обеспечивают КПД до 83% при входном напряжении более 24 В и выходном напряжении 5 В. Высокая эффективность K78xxMT-500R4 и отсутствие дополнительных периферийных схем позволяют обойтись без применения радиаторов для отвода тепла, что повышает надежность системы. Это идеальный выбор для тех пользователей, которым важны малые габариты, высокая эффективность и низкая стоимость.

Среди особенностей импульсных стабилизаторов серии K78xxMT-500R4 следует отметить возможность дистанционного управления.

Основные характеристики импульсных стабилизаторов K78xxMT-500R4:

• габариты меньше на 86%, посадочное место – на 63%, высота корпуса 3,1 мм;

• микро-корпус для поверхностного монтажа;

• соответствуют стандарту AEC-Q100 для автомобильной электроники;

• рабочий диапазон температур: –40…105°C;

• стойкость к электростатическим разрядам: на уровне ±6 кВ (контакт);

• потребляемая мощность в статическом режиме: 2,4 мВт;

• защита от короткого замыкания в непрерывном режиме.
